什么是雙向液壓缸?讓您一看就明白
發布時間:2021-04-06 11:00:17 瀏覽次數:137667

經常有客人說,我需要的是雙向液壓缸,那么作為液壓油缸銷售顧問,會追問,您指的是雙作用液壓缸還是雙出桿液壓缸?


雙作用液壓缸就是活塞桿伸出、縮回都靠液壓。

雙出桿液壓缸指的是活塞桿可從液壓缸的兩端伸出和縮回。


這是不同的2個概念。咱們今天就來詳細講解雙作用液壓缸和雙出桿液壓缸的區別。



1.雙作用缸

根據作用狀況和結構,液壓缸可以分為雙作用缸和單作用缸,分別有單活塞桿和雙活塞桿兩種類型。

所謂雙作用缸,指的是,活塞可以靠兩側的壓力油,雙向克服負載力推出和拉回。簡單來說,就是兩腔都充滿油液,兩個方向的運動都需靠油壓驅動。


(1)單活塞桿缸

單活塞桿缸只有一側有活塞桿伸出。因為兩腔的有效作用面積不同,常稱為差動缸。應用極廣,占到所有實際應用的液壓執行器的 85% 以上


單活塞桿的雙作用油缸


(2)雙活塞桿缸

雙活塞桿缸,指的是,活塞兩側都有活塞桿伸出。一般兩桿直徑相同,因此,活塞兩側的有效作用面積相同。

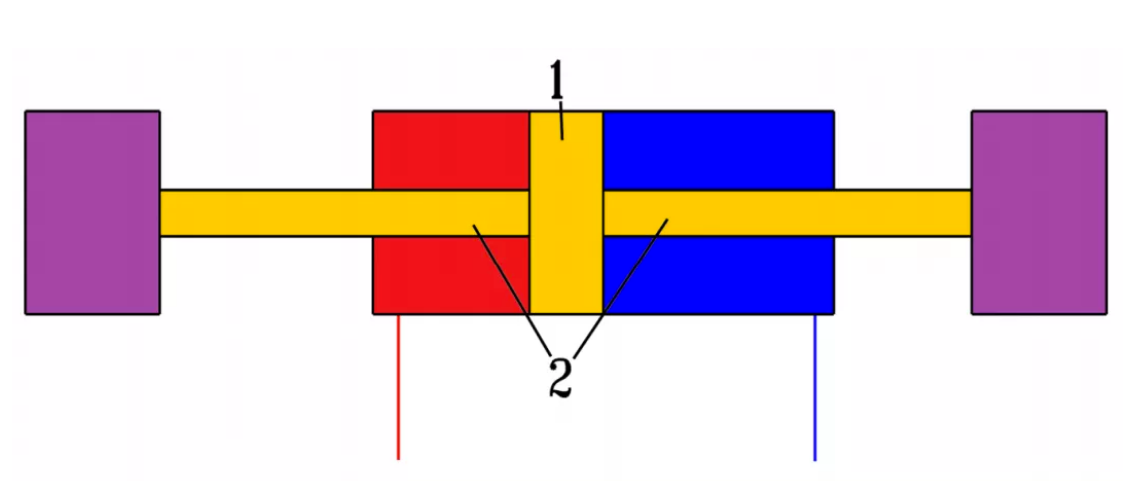

雙活塞桿液壓缸
1一活塞    2一活塞桿


雙活塞桿的雙作用缸

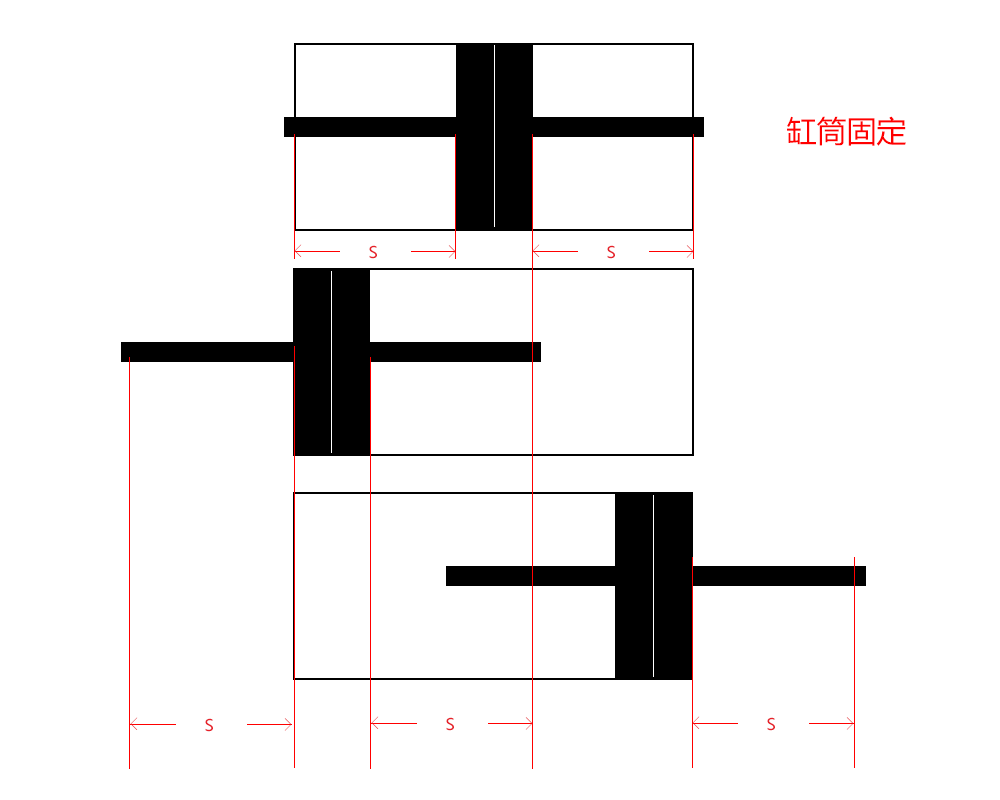

雙活塞桿缸即雙出桿液壓缸,如果缸體固定,活塞桿和工作臺相連接,則液壓缸的往復運動范圍是其有效行程的三倍(如下圖)。



雙出桿活塞液壓缸行程示意圖 1 ——圖片來源:holly

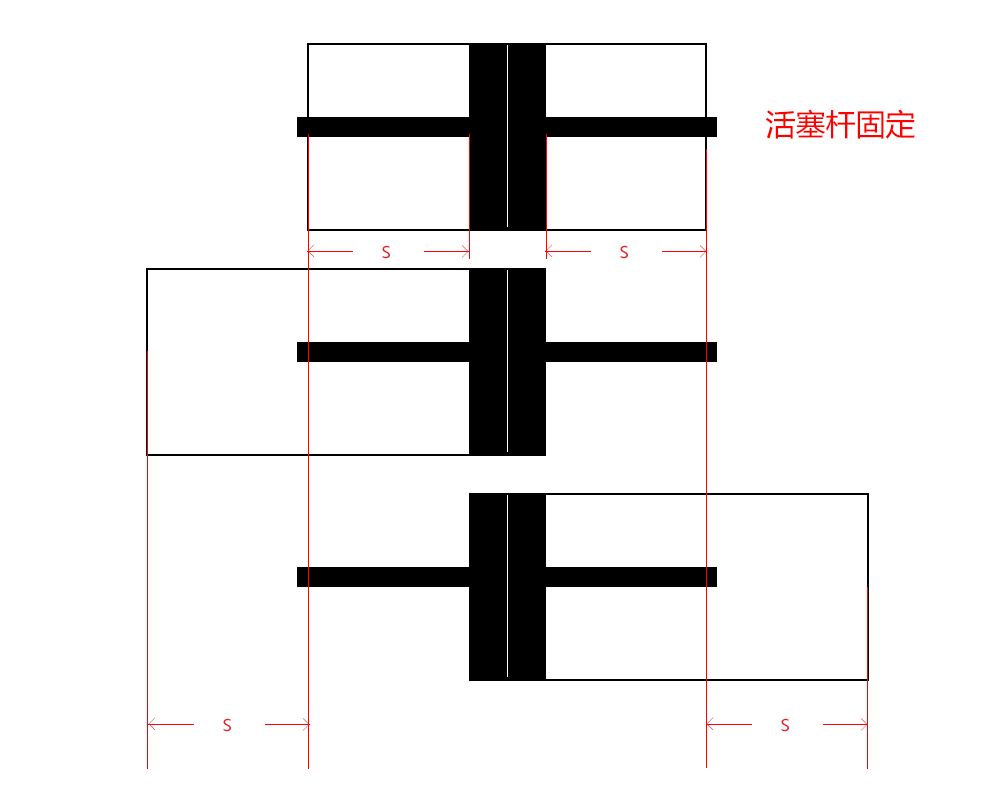

如果活塞桿固定,缸體和工作臺相連,則運動范圍為有效行程的二倍(如下圖)。

畫板 1.png

雙出桿活塞液壓缸行程示意圖 2 ——圖片來源:holly



 2.單作用缸

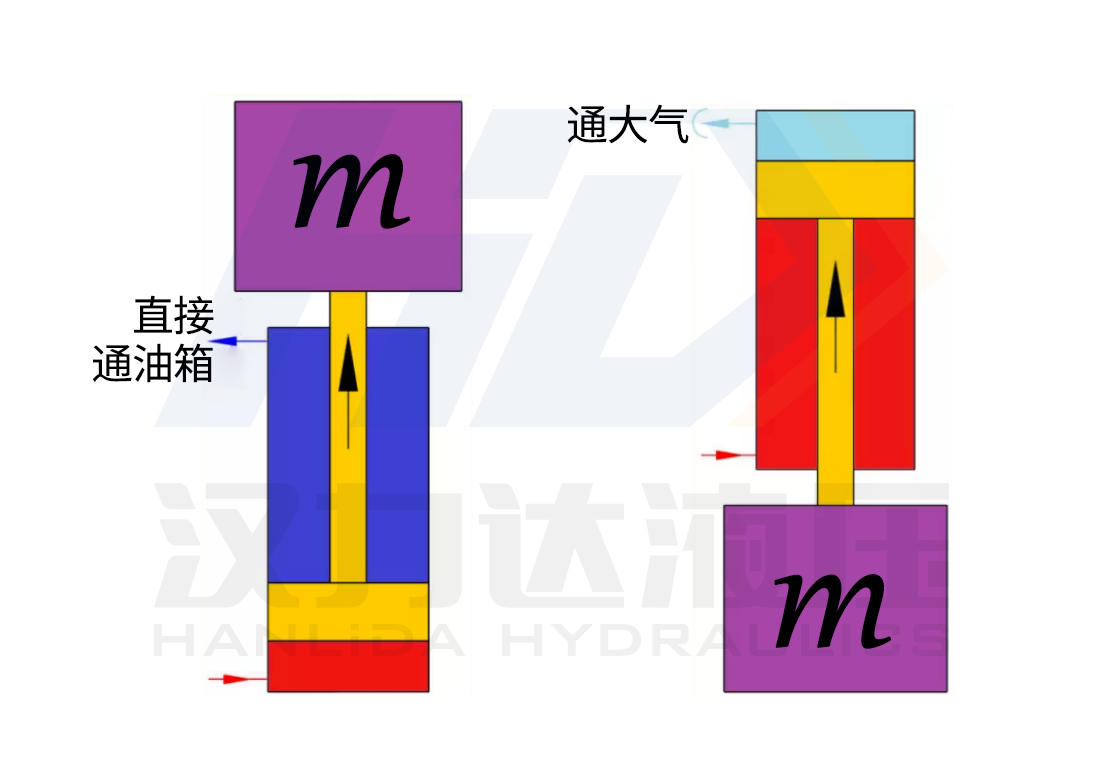

單作用缸用在負載力方向固定不變的場合,活塞僅一側需通壓力油,另一側可以通油箱或大氣,下降靠負載力。

也就是說單作用缸其中一個方向的運動靠油壓驅動,返回則通過自重、彈簧等外力實現。

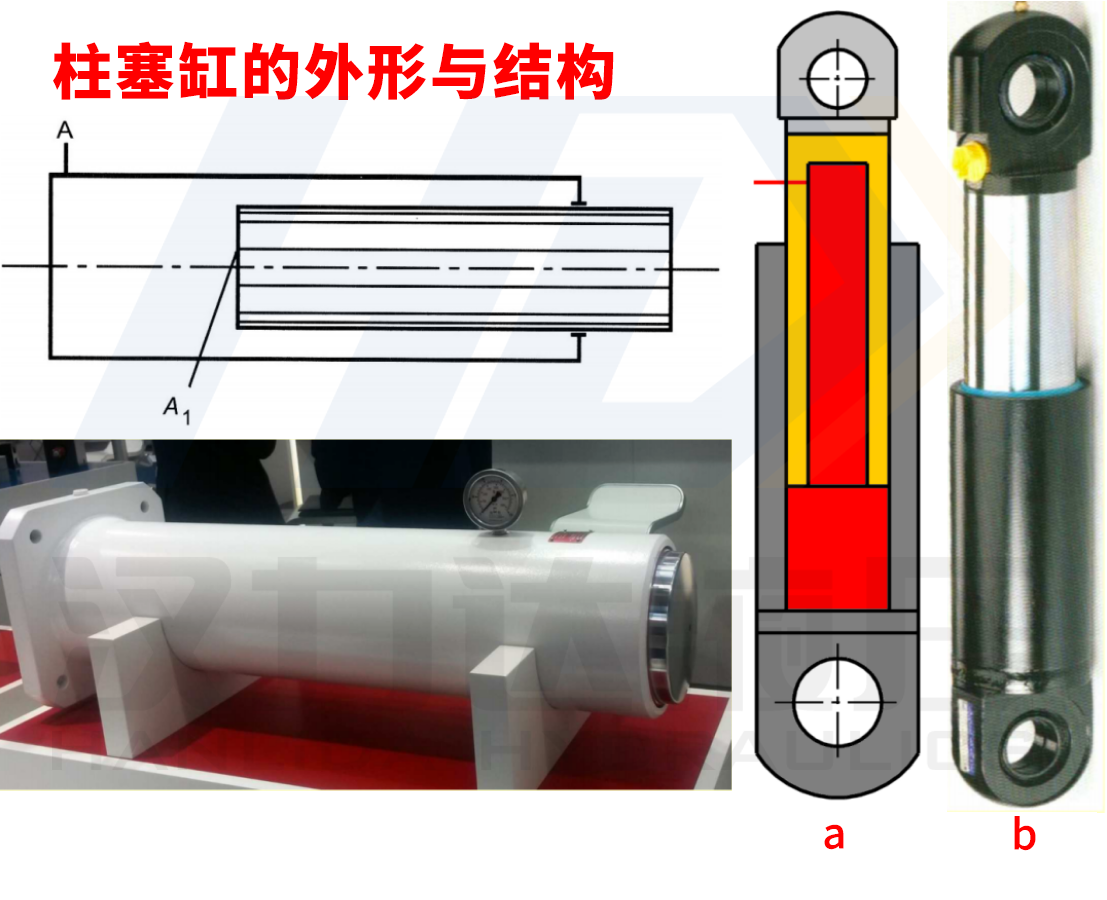

柱塞缸是單作用缸中的一種。活塞桿,也稱為柱塞,與缸內筒一樣粗細。無活塞。只能主動伸出。縮回靠外力。
柱塞也可以是一根一端封閉的厚壁管(見上圖a),以減少重量。
柱塞缸這類單桿的單作用缸比較常見,而雙桿的單作用缸則較為罕見。



3.多級缸

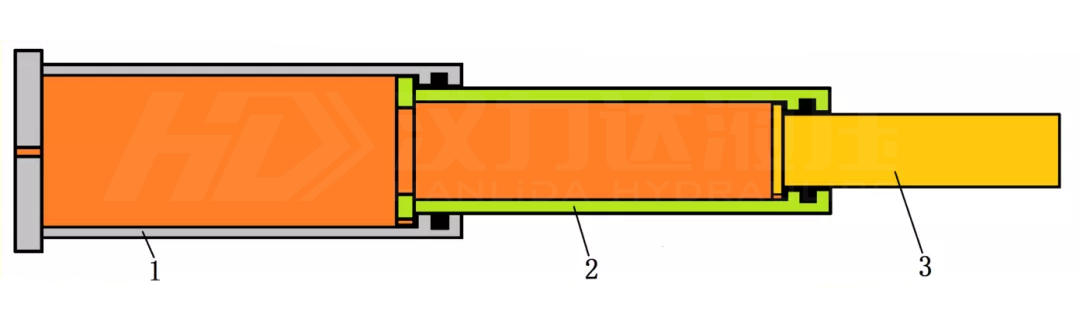

單作用多級缸,總是粗的一級先伸出,細的一級先縮回。

作用面積突變 壓力突變

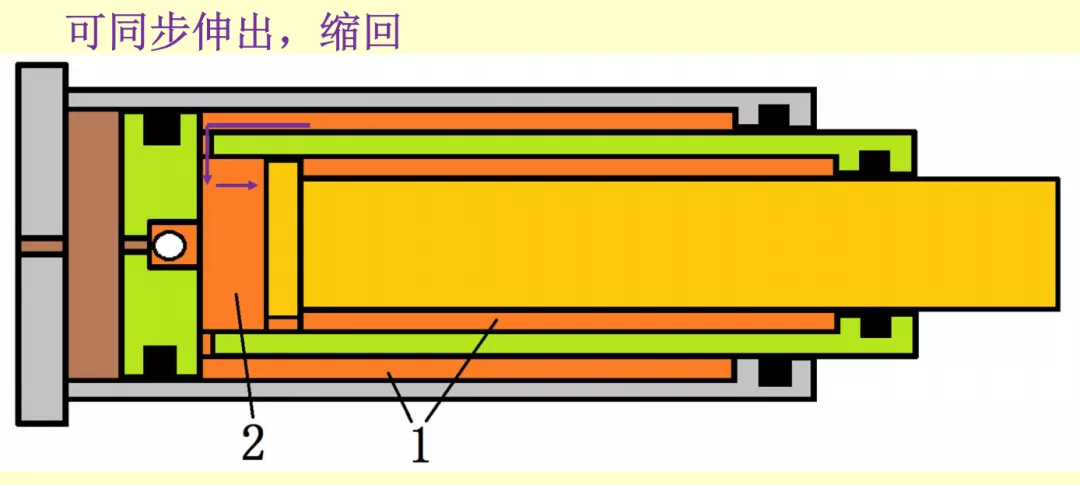

也可同步伸出,縮回。

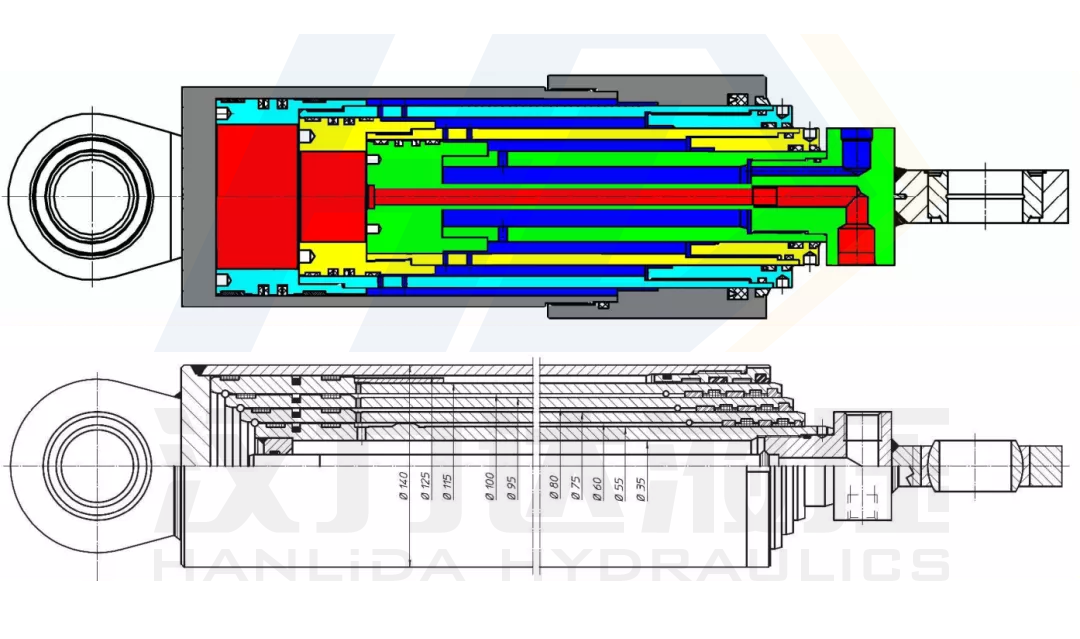

雙作用多級缸,伸出和縮回都靠液壓。

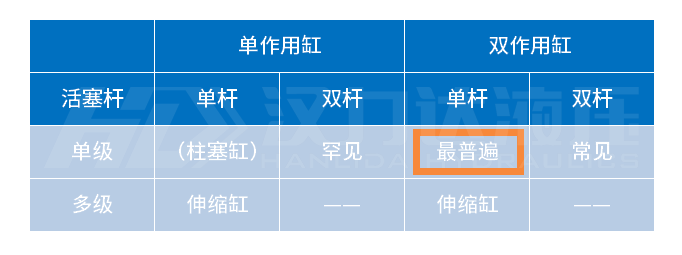

4.總結




總結一下,雙(出)活塞桿缸可以是雙作用缸,也可以是單作用杠,其中雙桿雙作用缸較為常見,雙桿單作用缸較為罕見。


就雙作用缸而言,單桿雙作用缸最為普遍,占 85% 以上!


另外,多級缸中不論單作用還是雙作用,均不存在雙出頭的液壓缸。


單桿液壓缸主要是雙向運動,而雙桿液壓缸主要是等速的往復運動。




浙江漢達原創內容,轉載請說明來源。
